Houpačka - dokončení konstrukce

Protože všechny klíčové části na konstrukci houpačky jsou hotové, tak nezbývá než zatajit dech a zkusit dát vše pěkně dohromady.

K tomu bude potřeba i nějaké to spojovací železo, jak jsem již psal u plánování materiálu. Postup byl následující:

  1. spojit obě nohy do jedné podpěry
    = zasunout do přeplátování, provrtat 10mm vrtákem a sešroubovat.
  2. nasadit podpěru na zabetonované patky a přišroubovat
    = označit umístění díry v obou nohách, !kolmo ve všech směrech! vyvrtat 10mm vrtákem a sešroubovat. Podpěry jsou k patkám přišroubovány tak, aby nekoukal žádný železný roh z patky, což by mohlo být nebezpečné při pádu dítěte.

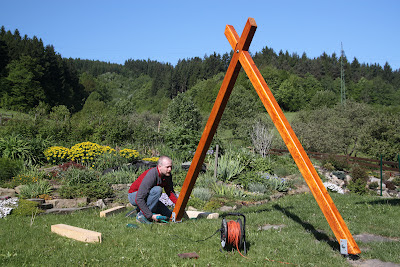

    Montování podpěr do zabetonovaných patek
  3. opakovat body 1 a 2 u druhé nohy
  4. položit překladový trám aby zapadl do připravených dlabů
  5. přivrutovat překladový trám k podpěrám
  6. otestovat pevnost základní konstrukce

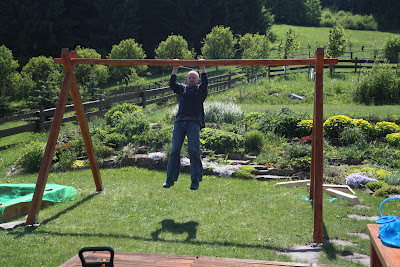

Testování pevnosti základní konstrukce
Díky připraveným dlabům a patkám byla konstrukce docela pevná a hlavně vše pěkně kolmé. Jediný výkyv byl boční a to se ještě upraví v následujícím kroku.

Zavětrování

"Vyztužení tesařské konstrukce šikými vzpěrami nebo dřevěnými kříži. Slouží k zajištění tvarové tuhosti konstrukce namáhané různým zatížením." Tolik k teorii převzaté z Encyklopedie lidové architektury. Zvolil jsem nejjednodušší cestu: na podpěry přišroubovat desku a k ní přivrutovat šikmou vzpěru, která je zároveň přichycená i k překladovému trámu. Šikmou vzpěru bylo jednoduché udělat - vyměřit potřebnou délku a uřezat v úhlu 45 stupňů. Další postup opracování byl stejný jako u ostatních trámů.

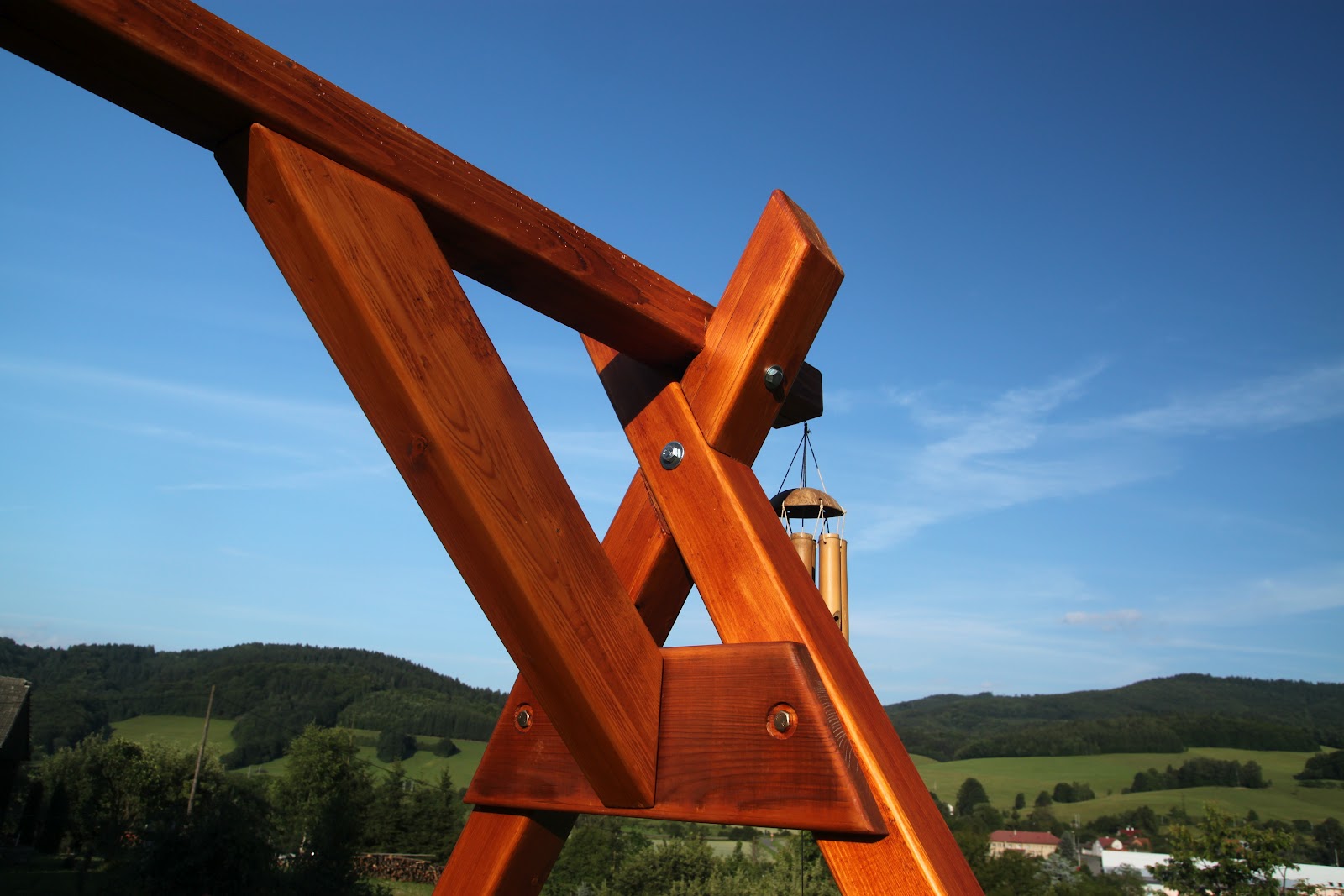

Hotové zavětrování na konstrukci houpačky.
Celá konstrukce se díky zavětrování maximálně zpevnila - ani se nehne i při zatížení. Mise splněna!

Jako první houpátko byla pověšena klasická dětská dřevěná houpačka. K tomu slouží dva háky, ze kterých se lana jen tak nevyvléknou. Horní trám je provrtaný na dvou místech a háky přišroubovány s velkými podložkami a bezpečnostní matkou.
Háky držící dětskou houpačku.
No a nakonec pohled na celou houpačku ve své kráse.
Hotová houpačka čekající na rozjařené děti :)

V poslední části se podívám na nějaké detaily (stříšky na trámy, přichycení patek) a hlavně bude zhodnocení celé konstrukce (náklady, čas...). A už se můžete podívat na nějaké kreativní využití této konstrukce: například pro zastínění bazénku.
